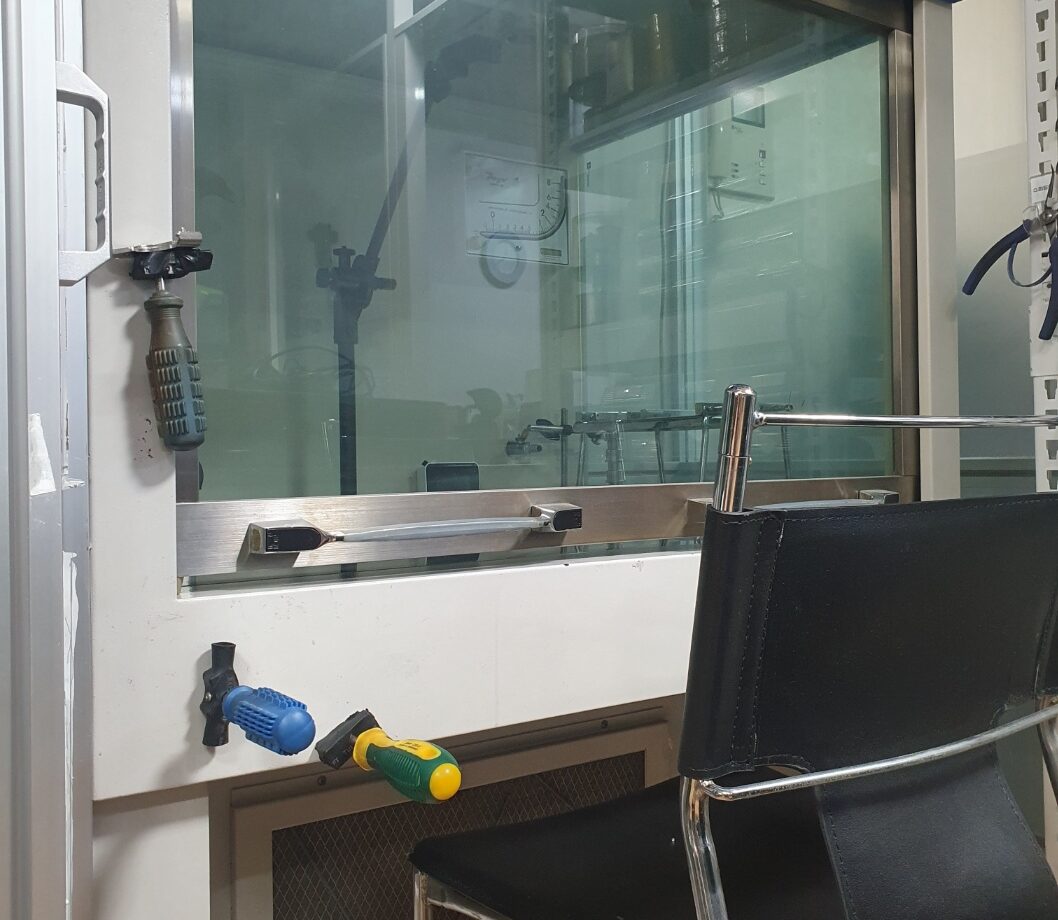

Clean Booth HDD 물리복구 전문장비

하드디스크 내부 정밀 작업을 위한 Clean Booth

Clean Booth(클린 부스)는 하드디스크(HDD)의 내부 부품을 교체하거나 플래터를 취급하는 등, 외부 오염을 최소화해야 하는 정밀 작업을 위한 전문 작업 환경입니다.

하드디스크는 내부의 플래터 표면과 헤드가 매우 가까운 거리에서 동작하기 때문에 HDD 내부를 개방하여 작업할 때 먼지나 이물질의 유입을 최소화하는 것이 중요합니다.

인젠은 HDD 물리적 장애 데이터복구 과정에서 Clean Booth를 활용하여 헤드 교환, 플래터 관련 작업 및 내부 부품 정밀 작업을 수행합니다.

Clean Booth란?

하드디스크는 밀폐된 구조 내부에서 자기 기록 방식으로 데이터를 저장합니다.

따라서 HDD 내부에 접근하여 헤드 또는 기타 내부 부품을 교체해야 하는 경우 일반적인 작업 공간보다 오염을 관리할 수 있는 전문적인 환경이 필요합니다.

Clean Booth는 HDD 내부 정밀 작업을 수행할 때 외부의 먼지와 이물질 유입을 줄이도록 설계된 작업 공간입니다.

특히 다음과 같은 HDD 물리복구 작업에서 활용됩니다.

  • HDD 헤드 교환
  • Head Stack Assembly 교체
  • 플래터 관련 작업
  • 플래터 이관
  • 내부 이물질 제거
  • 내부 부품 점검
  • HDD 물리장애 정밀 작업

왜 HDD 복구에 Clean Booth가 필요한가?

하드디스크 내부에는 데이터를 기록하는 Platter와 데이터를 읽고 쓰는 Head가 있습니다.

헤드는 플래터 표면에 직접 접촉하지 않고 매우 가까운 거리에서 움직이며 데이터를 읽습니다.

따라서 HDD를 개방하여 내부 작업을 진행할 때 외부 먼지나 미세한 이물질이 내부에 들어가면 데이터가 기록된 플래터 표면이나 헤드의 정상적인 동작에 영향을 줄 수 있습니다.

이 때문에 HDD 내부를 개방하는 물리복구 작업에서는 작업 환경의 청정도를 관리하는 것이 중요합니다.

Clean Booth에서 수행하는 주요 작업

01. HDD Head 교환

HDD에서 가장 대표적인 물리적 장애 중 하나가 헤드 손상입니다.

헤드가 손상되면 HDD가 정상적으로 데이터를 읽지 못하거나 반복적인 이상 소음이 발생할 수 있습니다.

복구가 필요한 경우 장애 HDD의 상태를 먼저 분석한 후 적합한 Donor HDD와 부품 호환성을 검토하고 Head Stack Assembly 교환 작업을 진행할 수 있습니다.

헤드 교환 후에는 전문 데이터복구 장비를 이용하여 HDD 상태를 확인하고 가능한 범위에서 데이터를 이미지화합니다.

02. Head Stack Assembly 작업

HDD 내부의 헤드와 액추에이터 관련 부품은 매우 정밀하게 구성되어 있습니다.

따라서 단순한 부품 교환이 아니라 HDD 모델과 구조, 펌웨어 및 헤드 구성 등을 고려한 작업이 필요합니다.

Clean Booth 환경에서는 HDD 내부에 접근하여 Head Stack Assembly와 관련된 정밀 작업을 수행합니다.

03. Platter 관련 작업

HDD의 데이터는 Platter에 기록됩니다.

HDD의 스핀들 모터나 내부 구조에 문제가 발생하여 일반적인 방식으로 구동이 어려운 경우에는 장애 상태에 따라 플래터 관련 작업을 검토해야 할 수 있습니다.

이러한 작업은 플래터의 상태와 배열을 최대한 유지하면서 매우 신중하게 진행해야 합니다.

04. Platter 이관

특정 물리적 장애에서는 기존 HDD의 Platter를 다른 하드디스크 구조로 이관하는 작업이 필요할 수 있습니다.

이 경우 플래터의 위치와 배열을 정확하게 유지하는 것이 중요하며, 작업 이후 전문 복구 장비를 이용하여 데이터 접근 가능성을 확인합니다.

05. HDD 내부 이물질 제거

HDD 내부의 오염이나 손상으로 인해 플래터 또는 헤드에 이물질이 발생한 경우 상태를 확인하고 필요한 정밀 작업을 진행합니다.

이러한 작업 역시 HDD 내부에 추가적인 오염이 발생하지 않도록 작업 환경을 관리하는 것이 중요합니다.

Clean Booth와 HDD 데이터복구 장비의 연계

Clean Booth는 단독으로 데이터를 복구하는 장비가 아닙니다.

Clean Booth는 HDD 내부의 물리적 문제를 해결하기 위한 작업 환경이며, 실제 데이터 접근과 이미지 취득에는 별도의 전문 데이터복구 장비가 사용됩니다.

인젠은 HDD 장애 유형에 따라 Clean Booth와 전문 데이터복구 장비를 함께 활용합니다.

Clean Booth

HDD 내부 정밀 작업

↓

HDD Head / 내부 부품 작업

물리적 장애 대응

↓

PC-3000 UDMA / PC-3000 Express 등

HDD 상태 분석 및 데이터 접근

↓

Image 작업

가능한 데이터를 안정적으로 이미지화

↓

파일시스템 분석

복구 이미지에서 파일 및 폴더 구조 분석

↓

데이터 추출 및 검증

복구 데이터 확인

HDD 물리복구 작업 과정

STEP 01. 장애 증상 확인

먼저 HDD의 모델, 용량, 인터페이스 및 장애 증상을 확인합니다.

예:

  • HDD가 인식되지 않음
  • 전원이 켜지지 않음
  • HDD에서 딸깍거리는 소리가 발생
  • HDD에서 반복적인 회전음이 발생
  • BIOS에서 HDD가 인식되지 않음
  • 용량이 0GB로 표시됨
  • HDD가 매우 느리게 인식됨

STEP 02. 전문장비를 이용한 진단

HDD의 전자적·기계적·펌웨어 상태를 확인합니다.

가능한 경우 원본 HDD에 불필요한 작업을 최소화하면서 장애 원인을 분석합니다.

STEP 03. 물리적 장애 여부 판단

헤드, 모터, 플래터, PCB 또는 펌웨어 등의 상태를 확인하여 내부 작업이 필요한지 판단합니다.

모든 HDD 장애가 Clean Booth 작업을 필요로 하는 것은 아닙니다.

논리적 장애나 일부 펌웨어 장애는 HDD를 개방하지 않고 전문 데이터복구 장비를 이용하여 작업할 수 있습니다.

STEP 04. Clean Booth 내부 작업

헤드 손상이나 특정 내부 부품의 문제가 확인되고 교환 작업이 필요한 경우 Clean Booth에서 HDD 내부 작업을 진행합니다.

작업 대상과 Donor 부품의 호환성을 확인한 후 필요한 정밀 작업을 수행합니다.

STEP 05. HDD 상태 재진단

내부 작업이 완료되면 HDD의 회전 상태와 인식 상태 등을 확인합니다.

이후 전문 데이터복구 장비를 이용하여 HDD의 데이터 접근 가능성을 확인합니다.

STEP 06. 이미지 취득

가능한 경우 원본 HDD에서 데이터를 안정적으로 읽어 별도의 저장장치에 이미지화합니다.

복구 작업은 가능한 한 원본에 대한 반복적인 접근을 줄이면서 진행하는 것이 중요합니다.

STEP 07. 파일 및 데이터 분석

취득한 이미지에서 파티션, 파일시스템 및 디렉터리 구조를 분석합니다.

이후 복구 가능한 파일을 추출하고 주요 데이터의 정상 여부를 확인합니다.

Clean Booth가 필요한 대표적인 HDD 장애

장애 증상 주요 원인 예시 Clean Booth 작업
딸깍거리는 소리 Head 손상 Head 교환 검토
HDD 회전 후 정지 Head / Motor 등 내부 점검 검토
충격 후 인식불가 Head / 내부 구조 상태에 따라 검토
모터 구동 이상 Spindle 관련 장애 플래터 관련 작업 검토
내부 오염 물리적 손상 내부 정밀 작업
플래터 관련 손상 Media 문제 상태에 따라 전문 작업
PCB 장애 전자회로 문제 일반적으로 Clean Booth 불필요
파일 삭제 논리적 장애 일반적으로 Clean Booth 불필요

※ 실제 작업 방법은 HDD 모델과 장애 상태에 따라 달라질 수 있습니다.

Clean Booth 작업이 필요한 경우

다음과 같은 경우에는 HDD를 임의로 분해하지 말고 전문적인 진단을 받는 것이 좋습니다.

HDD에서 이상한 소리가 발생하는 경우

딸깍거리는 소리, 반복적인 회전음 또는 비정상적인 소음이 발생한다면 HDD 내부 부품의 이상 가능성을 확인해야 합니다.

HDD가 충격이나 낙하를 받은 경우

외장하드나 노트북 HDD를 떨어뜨린 후 인식되지 않는 경우 내부 헤드 또는 플래터에 문제가 발생했을 가능성이 있습니다.

HDD가 회전하지만 인식되지 않는 경우

HDD가 정상적으로 회전하더라도 Head, Firmware, Service Area 또는 기타 내부 문제가 원인일 수 있습니다.

HDD 내부 작업이 필요한 경우

헤드 교환이나 플래터 관련 작업이 필요한 경우에는 적절한 작업 환경과 전문 장비가 필요합니다.

HDD 내부를 직접 열어보면 안 되는 이유

HDD 내부는 일반적인 전자제품의 PCB처럼 사용자가 쉽게 분해하여 점검할 수 있는 구조가 아닙니다.

특히 데이터가 저장된 플래터를 직접 노출시키는 경우 작업 과정에서 발생한 오염이나 부주의한 접촉 등이 추가적인 문제를 일으킬 수 있습니다.

따라서 중요한 데이터가 들어 있는 HDD는 임의로 분해하지 않고 전문 복구업체에서 상태를 진단하는 것이 좋습니다.

Clean Booth와 PC-3000의 역할 차이

두 장비는 서로 다른 역할을 담당합니다.

Clean Booth

HDD 내부 물리 작업을 위한 작업 환경

  • Head 교환
  • 내부 부품 작업
  • Platter 관련 작업
  • 이물질 제거
  • 정밀 분해·조립

PC-3000

HDD 상태 분석 및 데이터 접근을 위한 전문 복구 시스템

  • HDD 진단
  • Firmware 분석
  • Service Area 분석
  • Bad Sector 대응
  • 데이터 이미지 취득
  • 데이터 추출

따라서 고난도 HDD 물리복구에서는 Clean Booth에서 안전하게 내부 작업을 수행한 후 PC-3000 등의 전문 복구 장비를 이용하여 데이터를 분석하고 추출하는 방식으로 작업이 이어질 수 있습니다.

인젠의 Clean Booth 활용

인젠은 HDD 물리적 장애 데이터복구를 위해 Clean Booth와 PC-3000 UDMA, PC-3000 SAS, PC-3000 Express, S610P, Universal Programmer 등 다양한 전문 장비를 보유하고 있습니다.

인젠의 HDD 복구 서비스에서도 소음, 충격, 침수, 화재 등의 물리적 장애에 대해 헤드 교환, 모터 교환, 플래터 이물질 제거, 플래터 이관 등의 내부 작업 시나리오를 안내하고 있습니다.

HDD의 장애 상태를 먼저 진단한 후 내부 작업이 필요한 경우에만 적절한 물리복구 절차를 적용합니다.

Clean Booth는 ‘복구 장비’가 아니라 ‘안전한 작업 환경’입니다

Clean Booth 자체가 손상된 HDD의 데이터를 복구하는 장비는 아닙니다.

Clean Booth의 중요한 역할은 HDD 내부를 개방해야 하는 상황에서 작업 중 외부 오염의 유입을 최소화하고 정밀한 내부 작업을 수행할 수 있도록 작업 환경을 제공하는 것입니다.

따라서 HDD 물리복구에서는

정확한 진단 + 적절한 내부 작업 환경 + 전용 부품 및 공구 + 전문 데이터복구 장비

가 함께 고려되어야 합니다.

인젠 데이터복구 전문장비

인젠은 HDD뿐만 아니라 SSD, USB Flash, RAID, NAS, 서버 및 디지털포렌식 등 다양한 저장장치의 데이터복구를 위한 전문 장비와 작업 환경을 운영하고 있습니다.

특히 HDD 물리복구에서는 장애 상태에 따라 Clean Booth를 활용한 내부 정밀 작업과 PC-3000 계열 장비를 이용한 데이터 분석 및 이미지 취득을 연계하여 작업합니다.
