1. 개요

본 보고서는 HDD 헤드의 호환 조건과 교체 절차를 정리한 자료입니다.

2. 헤드 호환 조건

성공적인 헤드 교체를 위해서는 다음 조건이 충족되어야 합니다:
- 동일 제조사 (Seagate, WD, Toshiba 등)
- 동일 모델명 및 용량
- 동일 펌웨어 버전
- 유사한 생산 시기/로트(batch)
- 어댑티브 데이터(ROM 교정 데이터) 일치

⚠️ 위 조건이 맞지 않으면 교체가 실패하거나 플래터 손상이 발생할 수 있습니다.

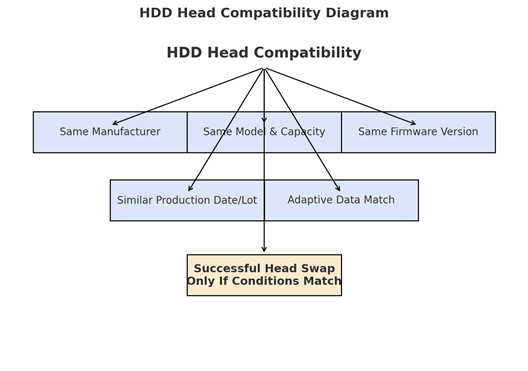

아래 다이어그램은 HDD 헤드 교체 시 필요한 호환 조건을 보여줍니다 :

3. 헤드 교체 절차

⚠️ 주의: 헤드 교체 작업은 반드시 클린룸 환경에서 수행해야 합니다.

1단계. 준비: 동일 조건의 donor HDD, 전용 툴, 정전기 방지 장비 준비
2단계. 환경: ISO Class 5 클린룸 또는 라미나 플로우 후드 사용
3단계. 분해: HDD 커버 제거, 플래터 고정, 헤드 스택 식별
4단계. 헤드 제거: 전용 comb 툴 사용, 플래터 접촉 방지
5단계. donor 헤드 장착: 정확히 정렬하여 삽입
6단계. 재조립: 드라이브 닫기, PCB 연결
7단계. 테스트: 리커버리 모드에서 전원 인가 후 동작 확인
8단계. 데이터 복구: 즉시 이미지 작업, 장시간 사용 금지

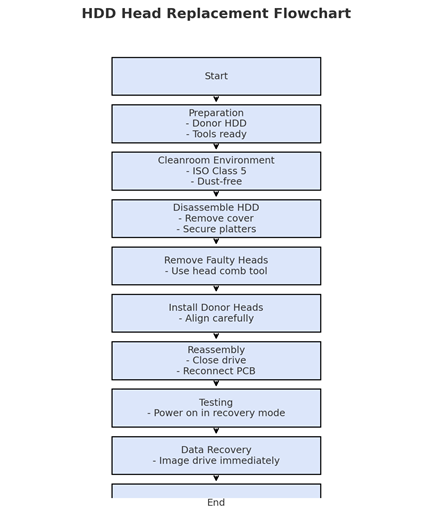

아래 플로우차트는 HDD 헤드 교체 절차를 단계별로 정리한 것입니다 :

4. 결론

HDD 헤드 교체는 데이터 복구 분야에서 가장 난이도가 높은 절차 중 하나입니다. 성공 여부는 철저한 호환 조건과 전문적인 클린룸 작업 환경에 달려 있습니다. 중요 데이터의 경우 개인적인 시도는 위험하므로 반드시 전문 복구 업체를 통해 진행하는 것이 바람직합니다.
