RUSOLUT VNR 전문 NAND 데이터복구
NAND Flash CHIP-OFF 데이터복구 및 디지털포렌식 분석
USB 메모리, 메모리카드, SSD 등 NAND Flash를 사용하는 저장장치는 컨트롤러 고장, 펌웨어 장애, 회로 손상 등의 원인으로 데이터에 접근할 수 없게 될 수 있습니다.
일반적인 인터페이스를 통한 접근이 어려운 경우에는 NAND Flash 메모리에 직접 접근하여 데이터를 추출하고 분석하는 방법을 검토할 수 있습니다.
인젠은 RUSOLUT VNR(Visual NAND Reconstructor)을 활용한 NAND 분석 기술을 바탕으로 저장장치의 물리적 데이터 추출과 논리 구조 재구성을 검토합니다. 실제 적용 방법은 저장장치의 구조, 메모리 상태 및 장애 원인에 따라 달라집니다.
RUSOLUT VNR이란?
RUSOLUT VNR은 NAND Flash 메모리의 물리 이미지(Physical Image)를 추출하고, 추출된 데이터를 분석하여 파일시스템을 포함한 논리 이미지(Logical Image)로 재구성하는 전문 시스템입니다.
일반적인 파일복구 프로그램이 저장장치의 논리적 접근을 기반으로 작동하는 것과 달리, VNR은 지원되는 NAND 메모리에 직접 접근하여 원시 데이터를 분석하는 작업에 활용됩니다.
이를 통해 컨트롤러 또는 펌웨어 장애로 정상적인 데이터 접근이 어려운 일부 플래시 저장장치에 대해 별도의 데이터 추출 및 재구성 방법을 검토할 수 있습니다.

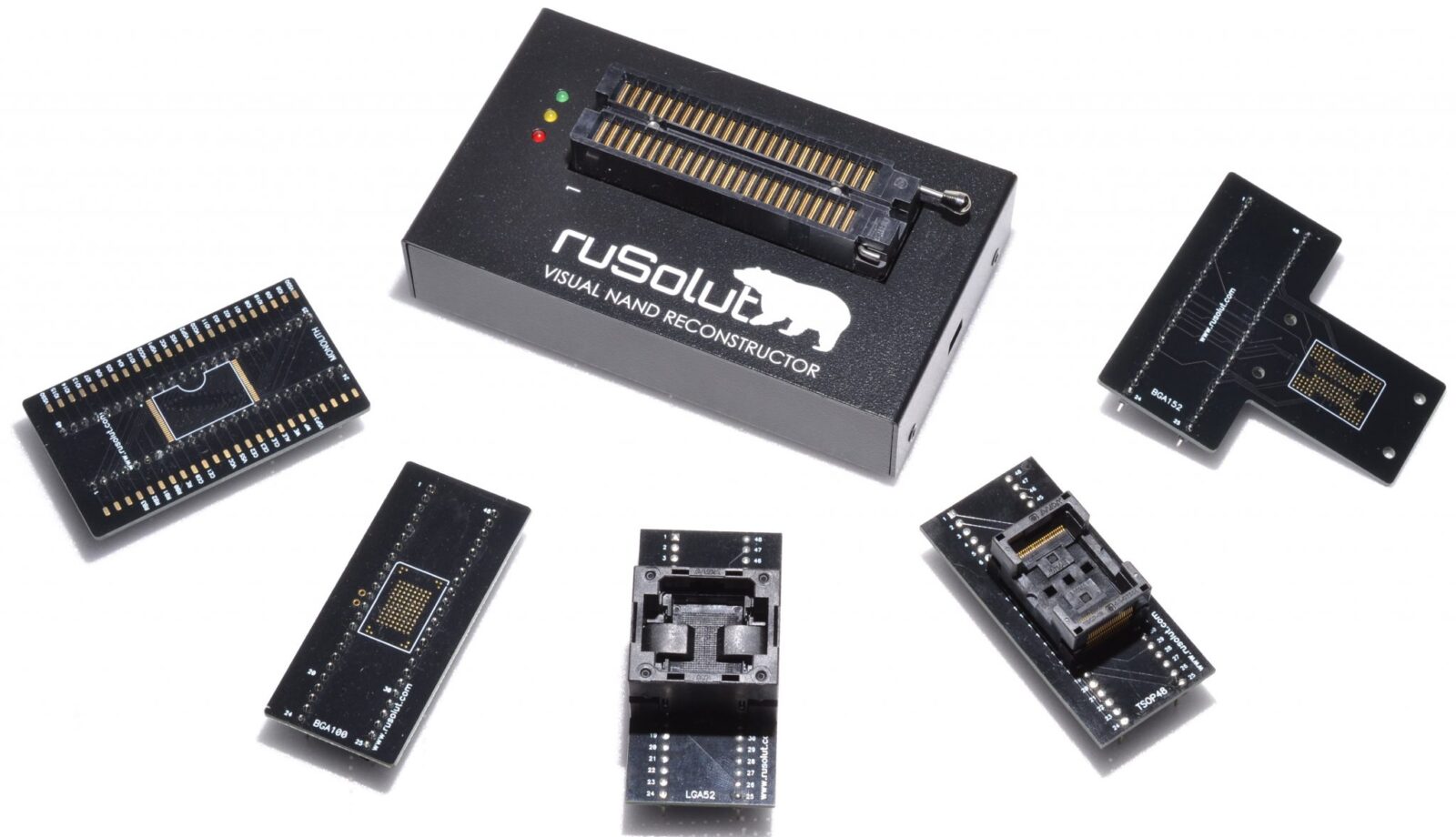

RUSOLUT VNR의 주요 구성
01. NAND Reader
NAND Reader는 지원되는 NAND Flash 메모리를 읽어 물리 이미지 파일을 생성하는 하드웨어입니다.
메모리 패키지와 규격에 맞는 어댑터를 사용하여 NAND에 접근하며, 칩 구성과 읽기 상태를 확인하는 작업에도 활용됩니다.
02. NAND Adapter
NAND 메모리는 패키지 형태와 핀 배열, 전기적 특성이 서로 다릅니다. 따라서 정확한 규격에 맞는 어댑터를 선택해야 합니다.
VNR은 TSOP, LGA, BGA 및 지원되는 Monolithic Flash를 위한 다양한 어댑터를 제공하며, 실제 적용 가능 여부는 칩 규격과 어댑터 호환성을 확인한 후 판단합니다.
03. VNR Software
VNR Software는 NAND Reader로 추출한 물리 이미지를 분석하고 데이터 구조를 재구성하는 데 사용됩니다.
NAND 구성 정보, 페이지와 블록 배열, ECC 관련 오류, XOR 또는 Scrambling 패턴 등을 분석하여 논리적 데이터 구조를 복원하는 작업을 지원합니다.
자동 분석과 수동 분석 기능을 활용할 수 있으며, 지원되는 파일시스템과 메모리 구조에 따라 데이터 추출 결과가 달라질 수 있습니다.
RUSOLUT VNR 적용 대상
USB 메모리 데이터복구
USB 메모리가 인식되지 않거나 컨트롤러 또는 PCB 장애로 데이터 접근이 어려운 경우, NAND 메모리의 직접 추출 가능성을 검토합니다.
- USB 메모리 인식불량
- 컨트롤러 및 펌웨어 장애
- PCB 또는 전기적 손상
- 비정상적인 용량 표시
- 일반적인 접근 방식으로 데이터 추출이 어려운 경우
SD·microSD 메모리카드 복구
SD 및 microSD 카드가 인식되지 않거나 내부 회로 및 컨트롤러 장애가 의심되는 경우, 메모리 구조와 직접 접근 가능성을 확인합니다.
카드의 구조와 손상 상태에 따라 적합한 어댑터와 분석 방법을 검토합니다.
SSD NAND 데이터복구
SSD 컨트롤러 또는 펌웨어 장애로 정상적인 접근이 어려운 경우, NAND Flash를 직접 분석하는 방법을 검토할 수 있습니다.
SSD는 데이터가 여러 NAND 칩과 페이지·블록에 분산될 수 있으며, 컨트롤러의 주소 변환, ECC, Scrambling 및 데이터 배열 구조 등을 고려해야 합니다. 따라서 NAND 데이터를 읽는 것만으로 원래 파일이 자동으로 복구되는 것은 아닙니다.
Monolithic Flash 데이터복구
일부 USB 메모리와 메모리카드는 컨트롤러와 NAND가 하나의 패키지 형태로 통합된 Monolithic 구조를 사용합니다.
이러한 장치는 일반적인 칩 분리 방식과 접근 방법이 다를 수 있습니다. 지원되는 어댑터와 핀 배열 정보를 확인하고, 접점 노출 및 연결 작업의 기술적 가능성을 검토해야 합니다.
NAND CHIP-OFF 데이터복구 절차
01. 저장장치 및 장애 상태 확인
저장장치 모델, NAND 패키지, 컨트롤러 상태와 기존 작업 이력을 확인합니다. NAND 직접 추출이 적합한 방법인지 먼저 검토합니다.
02. NAND 접근 및 물리 이미지 추출
칩 규격과 전기적 특성에 맞는 장비 및 어댑터를 사용해 NAND 데이터를 읽습니다. 메모리 상태에 따라 읽기 오류나 추출 제한이 발생할 수 있습니다.
03. NAND 데이터 구조 분석
추출된 물리 이미지를 분석하여 페이지와 블록 구조, ECC 관련 정보, 데이터 배열 및 Scrambling 패턴 등을 검토합니다.
04. 논리 이미지 재구성
분석 결과를 바탕으로 데이터의 논리적 배열과 파일시스템 구조를 재구성합니다. 메모리 구성 정보가 불완전하거나 컨트롤러의 동작 방식이 확인되지 않은 경우 추가 분석이 필요할 수 있습니다.
05. 데이터 확인 및 결과 안내
재구성된 데이터의 파일 구조와 실제 접근 가능 여부를 확인합니다. 확인된 복구 범위와 제한 사항을 안내하고, 합의된 방식으로 데이터를 전달합니다.
NAND 데이터복구와 디지털포렌식
RUSOLUT VNR은 NAND
